Наша компания производит корпуса мешочных фильтров серий



         МФ20                                МФ10                               МФ3,5

               Все корпуса в наличие!        Немедленная отгрузка!



      50 м³/ч                               25 м³/ч                               10 м³/ч

Цены на серийную продукцию ООО "ТЕХНОНИКС"-тут.



Стальные нержавеющие фильтры мешочного типа, в отличие от

картриджных фильтров, предназначены для фильтрации жидкостей от

механических примесей при помощи установленного в них мешочного

фильтрующего элемента (мешка; рукавного фильтра).





Не устраивает комплектация? Доработаем под Ваши требования!











Цены на серийную продукцию ООО "ТЕХНОНИКС"-тут.



Фильтры мешочного типа применяются в:

- системах водоподготовки;

- производстве алкогольных и безалкогольных напитков;

- производстве лакокрасочной продукции.

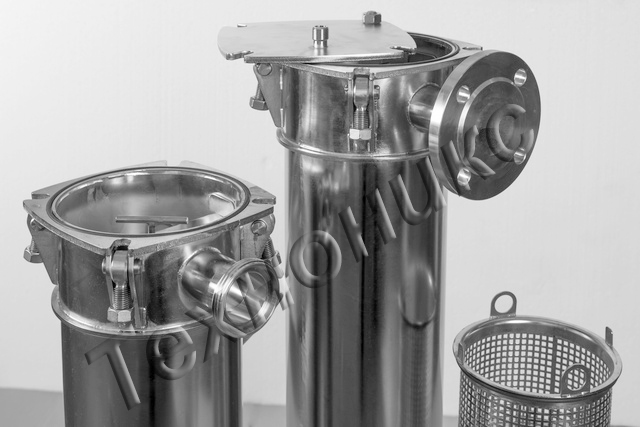

Корпуса фильтров комплектуются:

- внешим корпусом;

- поддерживающей корзиной мешчного фильтроэлемента (мешка;

рукавного фильтра);

- прижимной пластиной;

- механизмом прижима;

- уплотнениями;

- съемной крышкой с крепежом.





                                  Серия МФ20

     МЕШОЧНЫЙ ФИЛЬТР

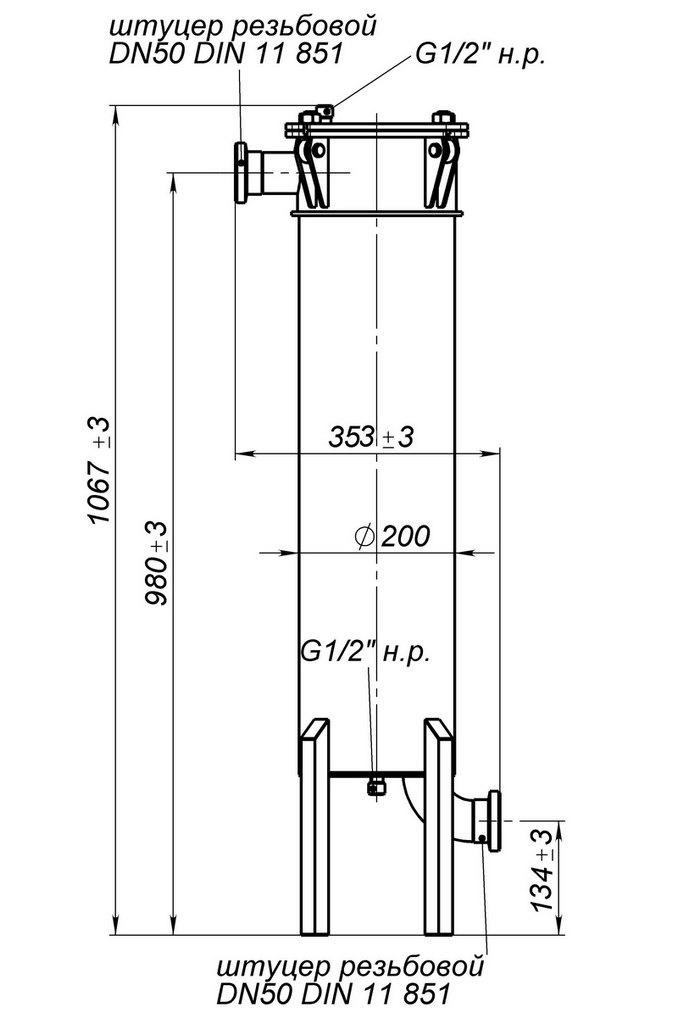

                          мешочный фильтр МФ-20-01







Габаритные размеры, мм: 1067х358х234.

Патрубки входа-выхода – штуцер резьбовой DN50 DIN 11851

(соединение – «молочная гайка»).

По желанию заказчика вход/выход может быть выполнен с нар. трубной резьбой G2" (исполнение-02) или фланцами (исполнение -03).

Максимальное рабочее давление - 0.6 МПа.

Материал – нержавеющая сталь AISI 304.

Комплектуется корзиной из нержавеющей стали.









3d модель корпуса МФ-20 можно взять тут    3d МФ-20-01



Есть вопросы?

-звоните: +7(496)212-90-24

-Пишите: technonics@dubna.ru



 ВНИМАНИЕ!



При заказе корпусов просьба указывать исполнение (тип входа выхода):

-01 резьба молочной гайки Ду50 DIN;

-02 наружная трубная резьба 2 дюйма

-03 фланцы Ду50





Параметры устанавливаемого  фильтрующего элемента (мешка):

- диаметр     180 мм,

- длина         810 мм (Size 20 по обозначению PALL).



Обозначения фильтрующих мешков этого размера у различных производителей:



ООО "Компания ТЕКС"___ Длина 81,3 см, диаметр кольца фильтра 18 см.

https://www.tex-filter.ru/catalog/meshochnye-filtry

ООО "Вилерус Грин"_____Р2 - 180 x 810 мм (7-1/16" x 32")

https://vilerus.ru/product/9-meshochnye-filtry-dlya-zhidkostey.html

EATON_______________Размер 02

Поставщик: ООО «Энергостройсервис»

http://postulat63.ru/g1708817-filtrovalnye-meshki

Полинет_______SMS 178/820

 http://polynet-filters.ru/

PALL ________________Size 20

3M__________________Размер №2

 Возможно:

- исполнение корпуса с теплообменной рубашкой;









                                            Серия МФ10

                         МЕШОЧНЫЙ ФИЛЬТР





Корпус под фильтрующий элемент длиной 450 мм (Size 10).



Обозначения фильтрующих мешков этого размера у различных производителей:

PALL_____Size 10



EATON___Размер 01

Продавец: http://postulat63.ru/g1708817-filtrovalnye-meshki



Вилерус___P1

Продавец: https://vilerus.ru/product/9-meshochnye-filtry-dlya-zhidkostey.html#modal-close



Полинет_SMS 178/420

Продавец: http://polynet-filters.ru/









              мешочный фильтр МФ-10-01

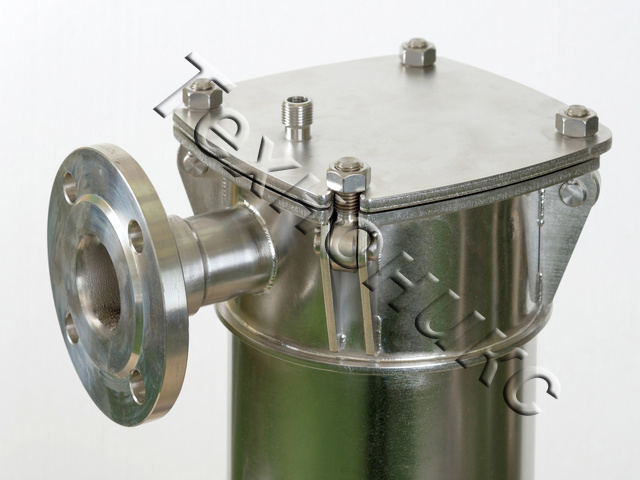

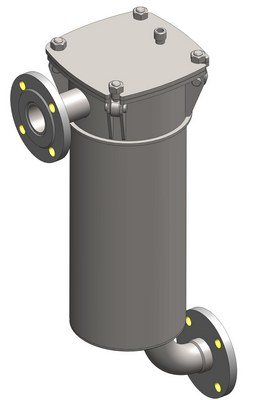

                                    МФ-10-03 (исполнение с фланцами)

3D модель можно взять тут   3d_МФ-10-03

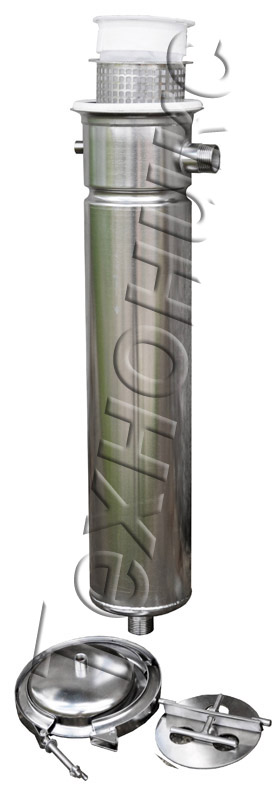

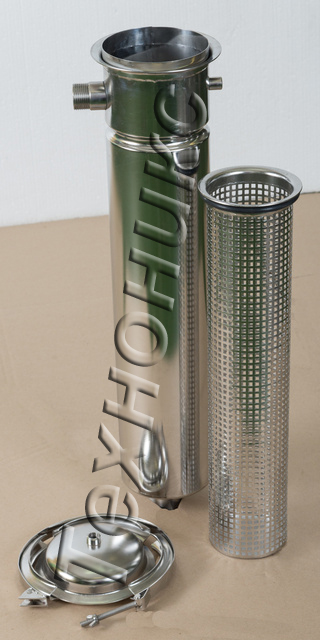

                                               Серия МФ3,5



          МЕШОЧНЫЙ ФИЛЬТР

   Параметры фильтрующего элемента (фильтромешка):

- диаметр корзины 98 мм, диаметр кольца мешка 105 мм

- длина 500мм  (исполнение МФ-3,5-01)

- длина 420мм  (исполнение МФ-3,5-02)


Обозначения фильтрующих мешков этого размера у различных производителей:

Для исполнения -01

ООО "Компания ТЕКС"_______ Длина 50 см, диаметр кольца фильтра 10,5 см.

https://www.tex-filter.ru/catalog/meshochnye-filtry







Компания "Полинет"  SMS 92/500

http://polynet-filters.ru/



Для исполнения -02



Компания "Полинет"    SMS  92/420



Присоединительная резьба патрубков входа-выхода G1" наружная;
Присоединительная резьба штуцера
для установки воздушного клапана G1/4" внутренняя;
Максимальное рабочее давление 0.8 МПа;
Максимальный перепад давления
между чистой и грязной зонами 0.2 МПа;Максимальна температура



фильтруемой жидкости 95С;
Материал корпуса нержавеющая сталь AISI 304.

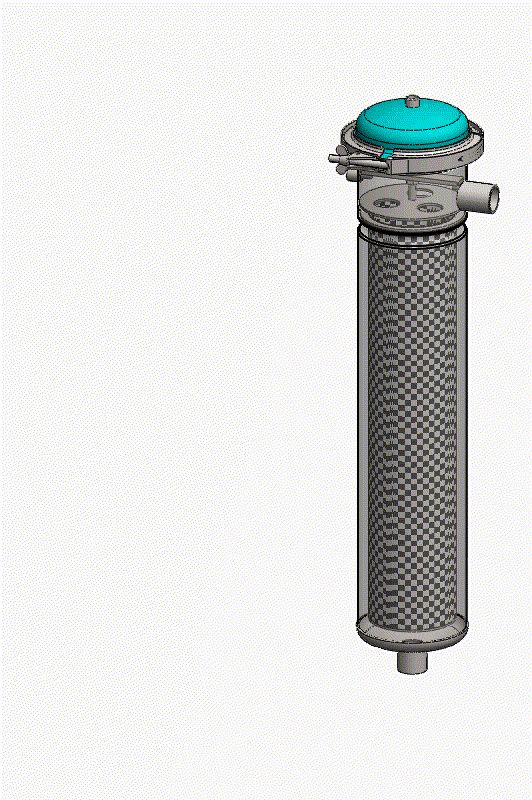

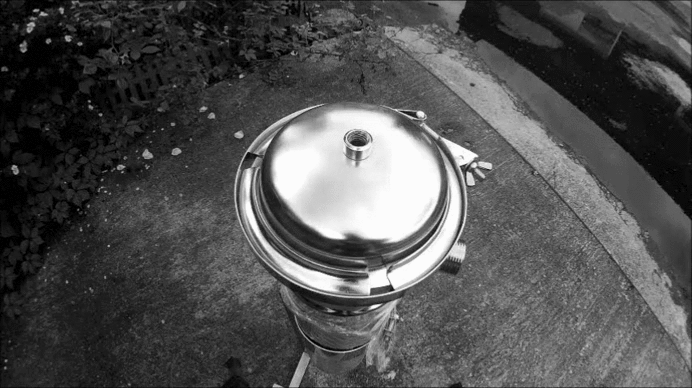

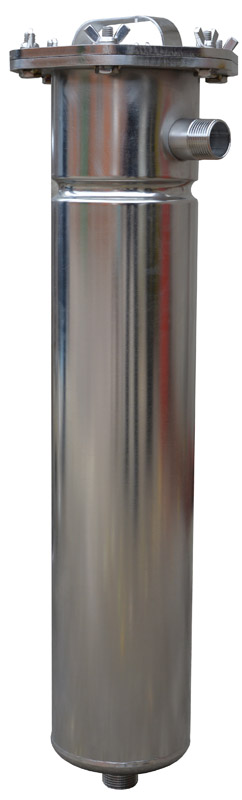

     мешочный фильтр МФ-3.5-01





Есть вопросы?

-звоните: +7(496)212-90-24

-Пишите: technonics@dubna.ru

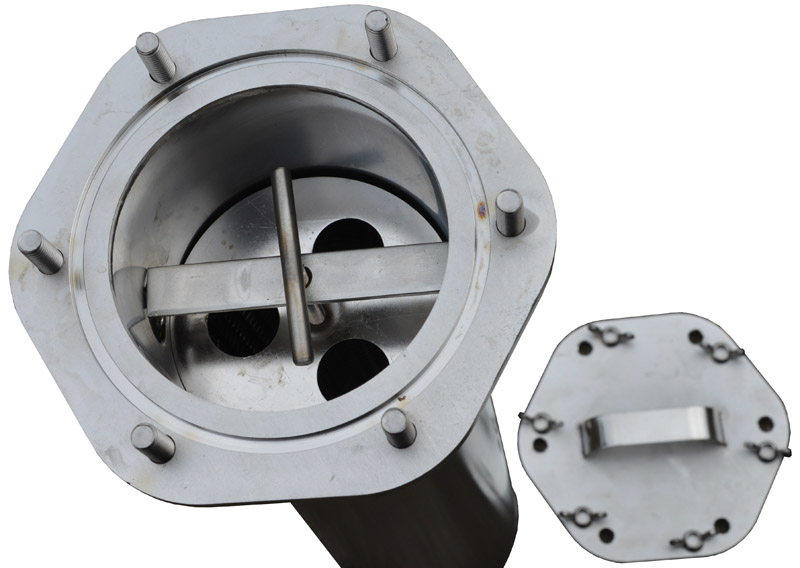

                   МФ-3,5М

          МЕШОЧНЫЙ ФИЛЬТР

  Промышленный фильтр  аналогичный корпусу МФ3,5, но имеющий усиленное

исполнение и комплектующийся  крышкой на болтовом соединениии.



                     мешочный фильтр МФ-3.5М
